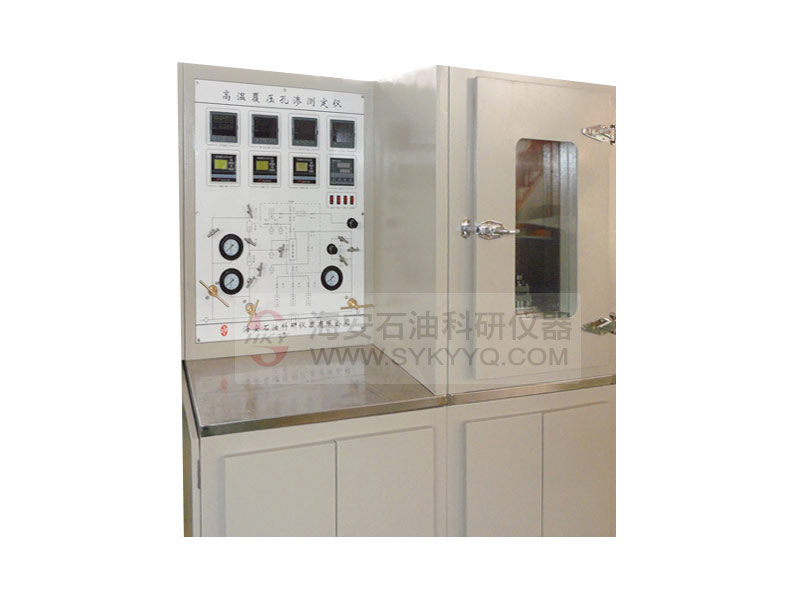

FYKS-1型高溫覆壓孔滲測定儀
一、概述
巖石孔隙度、滲透率是評價油氣藏和計算儲量的重要參數，一般是在常溫、常壓下測得的，它并不能代表油藏儲層物性的真實特征。理論表明，溫度和壓力的環境因素對巖石孔、滲的測定有著重要的影響。為此，研制此專用設備，對油田儲層參數的精確計算、合理制定開發方案，有著重要意義。
一、方 法 原 理
㈠．孔隙度
高溫高壓孔隙度的測量，系氣體法測定，測量介質為氮?dú)猓砘诓x耳定律，即用已知體積的標準體，在設定的初始壓力下，使氣體向處于常壓下的巖心室作等溫膨脹，氣體擴散到巖心孔隙之中，利用壓力的變化和已知體積，依據氣態方程，即可求出被測巖樣的有效孔隙體積和顆粒體積，則可算出巖樣孔隙度。
㈡．滲透率
以氮?dú)鉃闃?biāo)準測試氣體，當?shù)獨庠谝欢ǖ膲毫ψ饔孟铝鬟^被測樣品時，樣品兩端建立壓差△Pc，用質量流量計精確計量氣體流量，集合其它參數用達西定律計算巖心滲透率。
儀器可在不同測試壓力下測定滲透率，回歸出克氏滲透率值。
二、主 要 性 能
1．滲透率
測量范圍：0.001×10-3μm2～8000×10-3μm2；
相對誤差：K＜1×10-3μm2，20%
1×10-3μm2＜K＜40×10-3μm2，10%
K＜40×10-3μm2，5%
2．孔隙度
測量范圍：≤50%
絕對偏差：0.5%
3．儀器工作條件
溫度：常溫～150℃
壓力：軸壓0～70MPa
環壓0～70MPa
